產品詳情

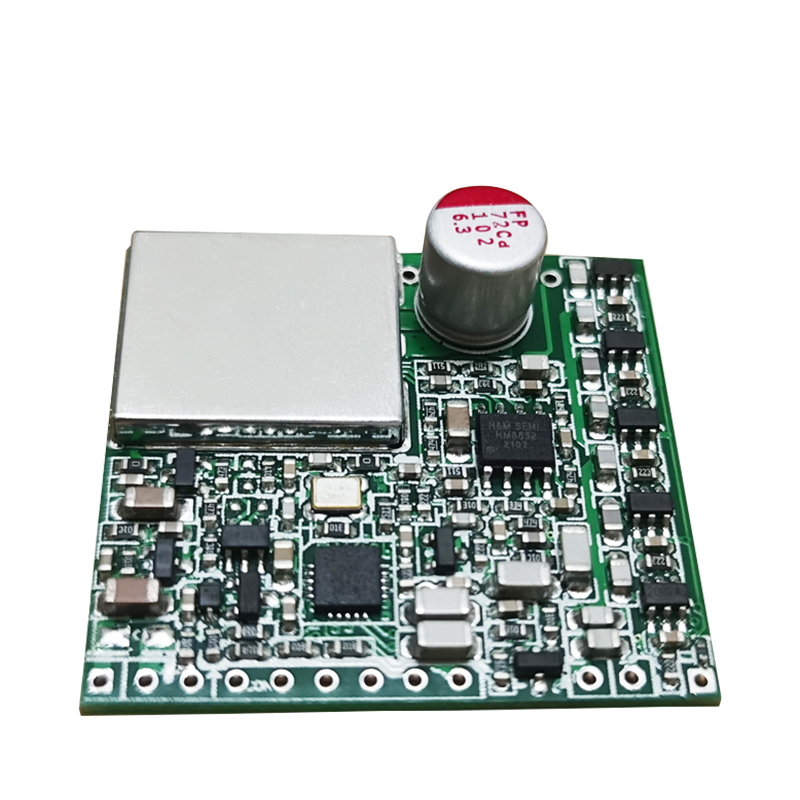

JY-L601A是一款專為寵物智能設備設計的RFID無線射頻識別模塊，體積小巧、性能穩定、可靠性強，便于用戶集成到系統中（如寵物喂食器）。支持雙頻134.2kHz與125kHz工作頻率，可讀取符合ISO11784/5協議的FDX-B與EMID格式標簽，支持在低頻頻段的主流標簽的讀取，兼容性強。
模塊讀取靈敏度高、功耗低、速度快、距離遠、無盲區、不漏讀，讀取寵物項圈芯片可達30cm以上，植入式玻璃管芯片2*12mm達20cm以上（讀取距離受天線、標簽及環境影響）。32級自動調諧電路功能在電源啟動時根據環境變化自動調參數匹配，確保始終模塊在最佳讀卡狀態。防串讀模式（可根據用戶要求定制）確保附近能夠同時使用多個模塊而不會出現誤觸發情況。
可廣泛應用于寵物智能設備（如寵物喂食器、貓砂盆、飲水機等）與畜牧養殖（禽類腳環讀取、動物耳標讀取、魚巡游標記等）場景。
◆ 符合ISO11784/5國際標準協議
◆ 工作頻率支持125kHz 、134.2kHz
◆ 產品支持EMID、FDX-B及其兼容卡
◆ 帶32 級自動調諧電路
◆ 讀寵物項圈芯片≥30cm，2*12mm注射芯片≥20cm（與標簽、天線及環境有關）
◆ 5V工作電壓，功率≤1.5 W
◆ UART TTL通信接口
◆ 可選通用自由口協議或Modbus Rtu協議

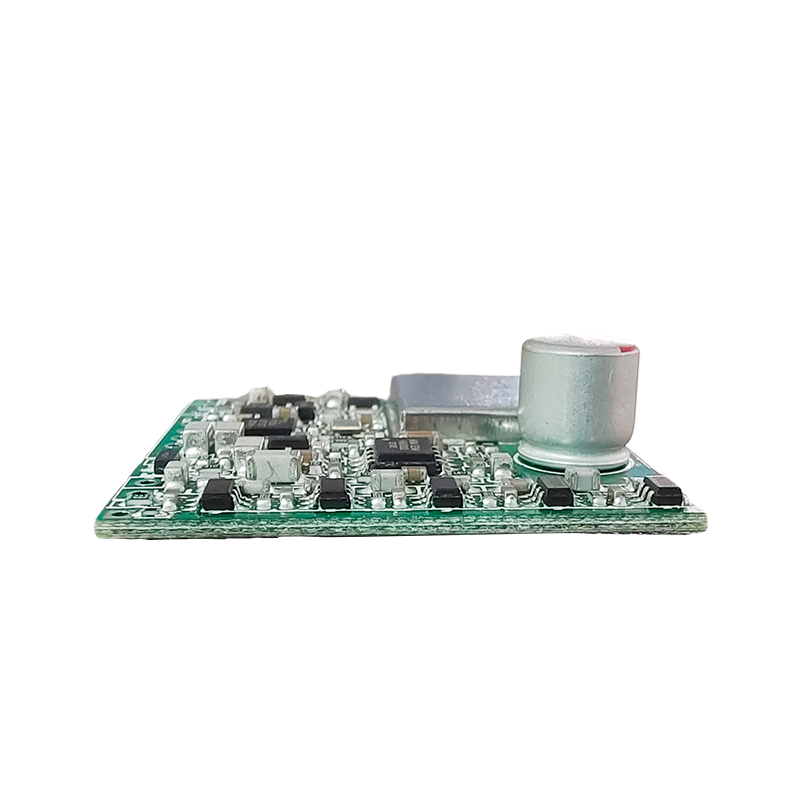

◆ 體積小巧，機械尺寸43.5mm*34.7mm*9.5mm
產品品牌 | 科智牧KEZMO | 產品型號 | JY-L601A |
工作頻率 | 125kHz、134.2kHz | 支持協議
| FDX-B、EMID |
協議標準 | ISO11784/5 | 通信接口 | UART TTL |
讀卡距離 | ≥30cm（受天線、標簽與環境影響） | 通信協議 | Modbus RTU協議、自由口協議（選配） |
工作電壓 | 5V | 功率 | ≤1.5W |
工作溫度 | -20 ~85℃ | 相對濕度 | 5%-95% |
防串讀模式 | 支持定制 | 產品尺寸 | 43.5*34.7*9.5mm |
極限參數
工作溫度…………………………………………………………………………………………… -20℃~+85℃
貯存溫度…………………………………………………………………………………………… -40℃~+125℃
極限電壓(vcc to vss)………………………………………………………………………… -0.3V~+5.5V
電源管腳對地電壓…………………………………………………………………………… -0.3V~+5.8V
信號管腳對地電壓…………………………………………………………………………… -0.3V~+3.5V
每個管腳最大IOL………………………………………………………………………………… ±2mA
相對濕度 …………………………………………………………………………………………… 5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
芯片規格 | 圖片 | LT62天線讀距 | LT133天線讀距 | LT175138天線讀距 |
1.4*8mm注射芯片 |
| 110mm
| 140mm | 140mm |
2.12mm注射芯片 |
| 140mm | 200mm | 200mm |
寵物吊牌 |
| 230mm | 300mm | 300mm |
電子耳標 |
| 250mm | 360mm | 360mm |
注：以上為無干擾環境下，采用5V電池供電測試數據
